シェルメッシュモデルを構築するためのメルトチャネル使用のヒント





シミュレーションで特に薄肉部品の場合は、シェルメッシュを使用することは多くの利点があり適しています。計算時間とリソースの要件を大幅に削減し、設計初期段階で迅速な検証が可能となるため、ユーザーはより効率的に製品を開発することができます。

シェルメッシュモデリングの要件に対応するために、Moldex3D Studio 2025は幾つかの機能強化を行いました。「Tスティッチ」機能により、ユーザーは一致しないメッシュ点を迅速に接続でき、正確で効率的なメッシュ統合を実現します。さらに、「プロパティ」機能はシェルメッシュ作成の柔軟性と利便性を高め、設計変更や前処理を迅速に行うことができ、ユーザーはモデル作成時間を大幅に短縮できます。

これらの中で、メルトチャネルはMoldex3D Studio 2025に新たに追加された機能で、特にシェルメッシュモデリングに向けて設計されています。メルトチャネルは、流動チャネルをシミュレートするために使用されるプロパティカーブで、メルトフロー性能を向上させます。メルトがメルトチャネル領域に流れ込むと、流動性が大幅に向上し、メルトフロントの挙動をより正確にシミュレーションできます。この機能は、流動チャネルの設計プロセスを簡素化するだけでなく、シミュレーションにおけるシェルメッシュの適用範囲と効率も拡大します。

以下では、メルトチャネルを使用したシェルメッシュモデリングの操作手順とヒントを紹介します。

操作手順

制限

  1. メルトチャネルはシェルメッシュでのみサポートされています。
  2. メルトチャネルカーブの両端はメッシュ点上に配置する必要があります(「メッシュエッジの抽出」機能の使用を推奨します)。

ステップ1:前処理

Moldex3D Studioでシェルメッシュのプロジェクトを開きます。Run1には、均一な厚さ1mmのパーツが含まれており、メルトチャネルは設定されていません。Run2はRun1のコピーで、まだメルトチャネルは設定されていません。



Run2では、ツールタブに切り替え、メッシュエッジ抽出機能をクリックします。メルトチャネルを作成する2つのメッシュエッジを選択し、 をクリックして2つのカーブを生成します。

注意1この場合、抽出された2つのメッシュエッジはフィーチャーラインの位置に対応します。モデルにフィーチャーラインがない場合は、面の分割機能を使用してフィーチャーラインを作成し、その後メッシュを生成することができます。

注意2メッシュエッジ抽出機能を使用しない場合、ユーザーはカーブの2つの端点にメッシュを手動で接続する必要があります。



モデルツリーで2つのカーブを選択し、右クリックして属性を選択し、それらをメルトチャネルとして設定します。次に、2つのメルトチャネルの両端の直径を5mmに設定します。設定が完了したら、閉じるをクリックします。最後に、最終確認をクリックし、OKを押して前処理操作を完了します。





ステップ2:解析設定

材料選択、成形条件、その他の解析設定が完了したら、解析順序で流動保圧 – F/Pを選択し、解析を実行します。

ステップ3:結果表示

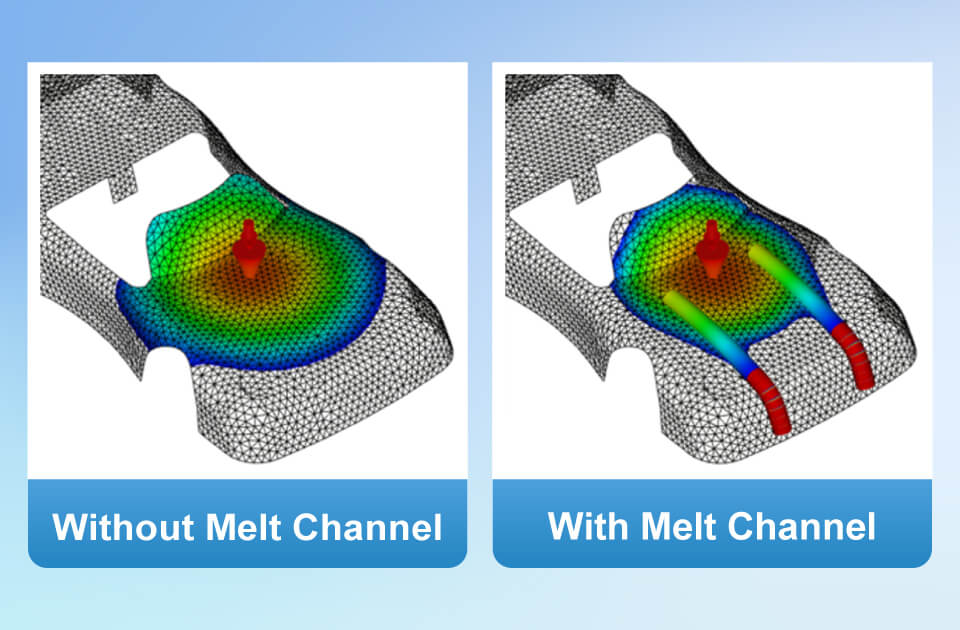

以下の画像は、均一な厚さ1mmのモデルにおけるメルトチャネルがメルトフロントに与える影響を示しています。メルトチャネルなし(Run1)と、両側にメルトチャネルがある場合(Run2)を比較しています。両方のRunでメルトチャネルの直径は5mmです。結果は、メルトチャネルによって流動性を大幅に改善し、メルトフロントがメルトチャネル領域をより速く通過できることを示しています。
