Technical Validation Department．Senior Engineer．Mars Lai

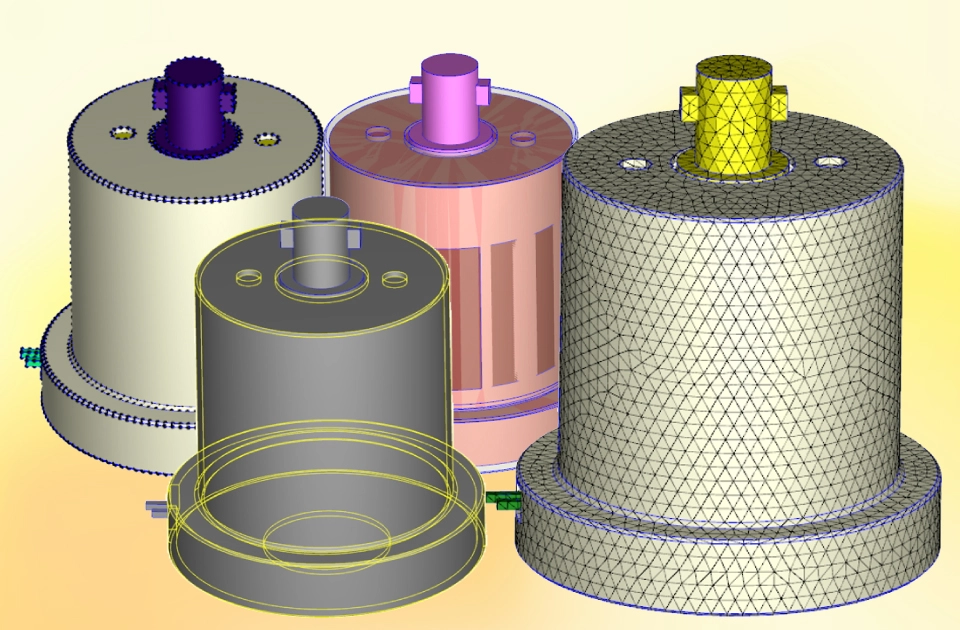

近年のプラスチック製品設計では、機能統合や意匠性の追求により、金型構造はますます複雑化しています。インサート部品の前処理、特にメッシュ生成が大きな課題となっている。

MCM シミュレーションにおいて最も困難な点は、異なる材料間（2色成形や金属インサートなど）の接触面処理です。Multi-Component Molding 分野では、シミュレーション精度はコンポーネント間の界面処理に大きく依存します。

以前は「モデリング時間短縮のための非一致メッシュ」か、「物理的連続性を確保するための煩雑な手動メッシュ調整」のいずれかを選択せざるを得ませんでした。Moldex3D 2026 では、新たに追加された複数の機能により、接触面メッシュ処理が大幅に簡素化され、必要なメッシュをよりスムーズに生成できるようになりました。

ジオメトリ定義および分割

ステップ 1: モデル準備

Model タブで Import Geometry をクリックし、必要なジオメトリファイルを選択します。OK をクリックすると、製品（ポリサーフェス）およびランナー（カーブ）のジオメトリが読み込まれ、表示ウィンドウに表示されます。

ステップ 2: モデル設定

ポリサーフェスをダブルクリックして属性設定画面を開き、最外層のポリサーフェスを Part として設定します。

他のポリサーフェスを選択し、Model タブの Attribute(属性) をクリックして Part Insert に指定し、Close をクリックして設定を完了します。

ステップ 3: ポリサーフェス分割

Tool タブの Divide Polysurfaces をクリックします。モデル全体を選択し、分割許容値を設定した後、OK をクリックして分割を開始します。

一致メッシュの構築

ステップ 1: Seeding

Mesh タブでメッシュタイプが Solid であることを確認し、Seeding を実行します。以下の点に注意してください。

• シーディング密度は極端に変化させない; Refine surface mesh locally はオフにする
• メッシュ数が多い場合は、メッシュ修正時の自動更新を防ぐため Auto-check mesh defects をオフにすることを推奨

ステップ 2: サーフェスメッシュ生成

MCM モデルでは一致(マッチング)メッシュが必要となります。BLM Wizard に入り、最初のステップでウィザードを固定し、サーフェスメッシュを生成します。

ステップ 3: サーフェスメッシュの一致処理

一致メッシュを構築する前に、インサートごとの一致処理順序を計画します。

内部インサートから先に処理し、内側から外側へ進める。

ステップ 4: Auto Copy/Paste

Auto Copy / Paste 機能を使用します。基準メッシュを選択後、ターゲットメッシュを選択し、Check Contact Surface をクリックします。

ステップ 5: Contact Face Edit Tool

一致していない領域やエッジが警告として表示されます。Contact Face Edit Tool を使用して、メッシュの微調整を行います。

ステップ 6: サーフェスメッシュ一致完了

サーフェスメッシュの欠陥を再確認し、不一致(ノンマッチング)メッシュが解消されていることを確認します。MCM 用サーフェスメッシュが完全に一致します。

ステップ 7: 最終確認

Mesh タブに戻り Generate をクリックして BLM Wizard を起動します。

ウィザード内の Generate をクリックしてメッシュ生成を続行し、すべての項目に緑色のチェックマークが表示されたら、右上の OK をクリックしてウィザードを終了します。

Divide Polysurfaces特長

• 幾何学的な接触面分割をより短時間で実行可能
• 実行中の進行状況を明確なプログレスバーで表示
• プログレスバー上の Cancel ボタンで処理を中断可能
• 異なるジオメトリごとに Divide Face / Polysurface を繰り返し実行する必要がない
• ユーザー指定の許容値内で接触しているポリサーフェスを自動判定し分割を実行
